溫故才能知新---電氣知識碎片整理
2016/8/24 15:12:15
溫故而知新,各位學(xue)霸們是否還記得這些細微瑣碎的知識碎片?來跟小編一起溫習一下吧。
成套設備型號含義:
·低壓BSL:B表示低壓;S表示雙面維護;L表示動力。GGD:G1表示交流低壓配電屏;G2表示元件固定,固定接線;D表示電力用柜。
·動力箱XL-10,X-箱式結構;L-動力配電;F-防塵;M-照明;R-嵌入式;W-戶外。GG-1A,GG:固定式高壓開關柜。
·XGN:X-箱式開關柜;G-固定式;N-戶內裝置。
有關國家標準含義:
·GB-國家標準;JG-建筑工業標準;DL-電力工業標準;JB-機械工業標準;SDJ-水力工業標準。
·在成套配電系統中,工作與控制的電壓有交流(AC)直流(DC)之區分,“J、Z”、AC、DC、(+、-),交流額定電壓有380V、220V、10KV、6KV,簡稱低壓、高壓。電路圖有一次系統圖、電器平面布置圖、控制保護圖(又稱原理圖)、二次接線安裝圖,我們作為參與生產、安裝成套產品者應該知道、懂得、熟悉系統中大部分圖形、文字、符號、代號、作用與功能、含義。

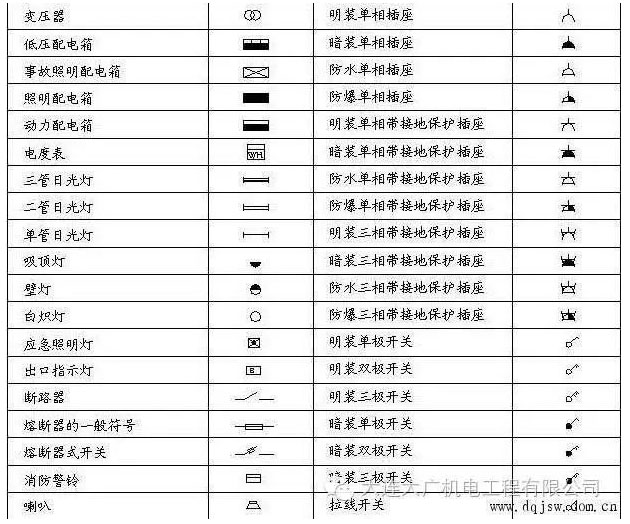

下圖是圖紙中常見符號的實際意義
在電氣施工圖中常用的符號含義:
·U:電壓,單位“V”
·I:電流,單位“A”
·R:電阻,單位“Ω”
·U:額定電壓
·UE:額定工作電壓
·UI:額定絕緣電壓
·UC:額定輔助電路電壓
·IE:額定工作電流
·I:電流瞬時值
·ICW:額定短時耐變電流
·COSφ:功率因素
·AC:交流
·DC:直流
·IP:外殼防護等級
·PE:保護導體
·N:中性導體
·PEN:接地的中性導體
·安全工作電壓:50V
·安全工作電流:30MA
身為一名文科生的小編看完這些表示懵懵的,wuli同仁們感覺如何?如果你覺得這些太low,可向小編提供更完整更高逼格的專業知識,小編非常歡迎同仁們的分享哦。
